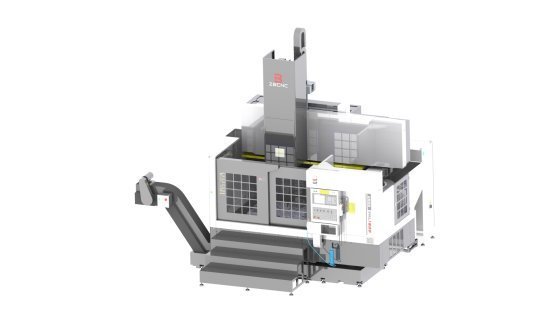

VHLM2500立式车铣复合机床
技术说明
|
一、结构特点
|
|
1、此机床为车铣复合式机床,适用于铸铁件、钢件及其它合金零件的高速精密加工,实现一次装夹完成车铣磨的工艺要求。

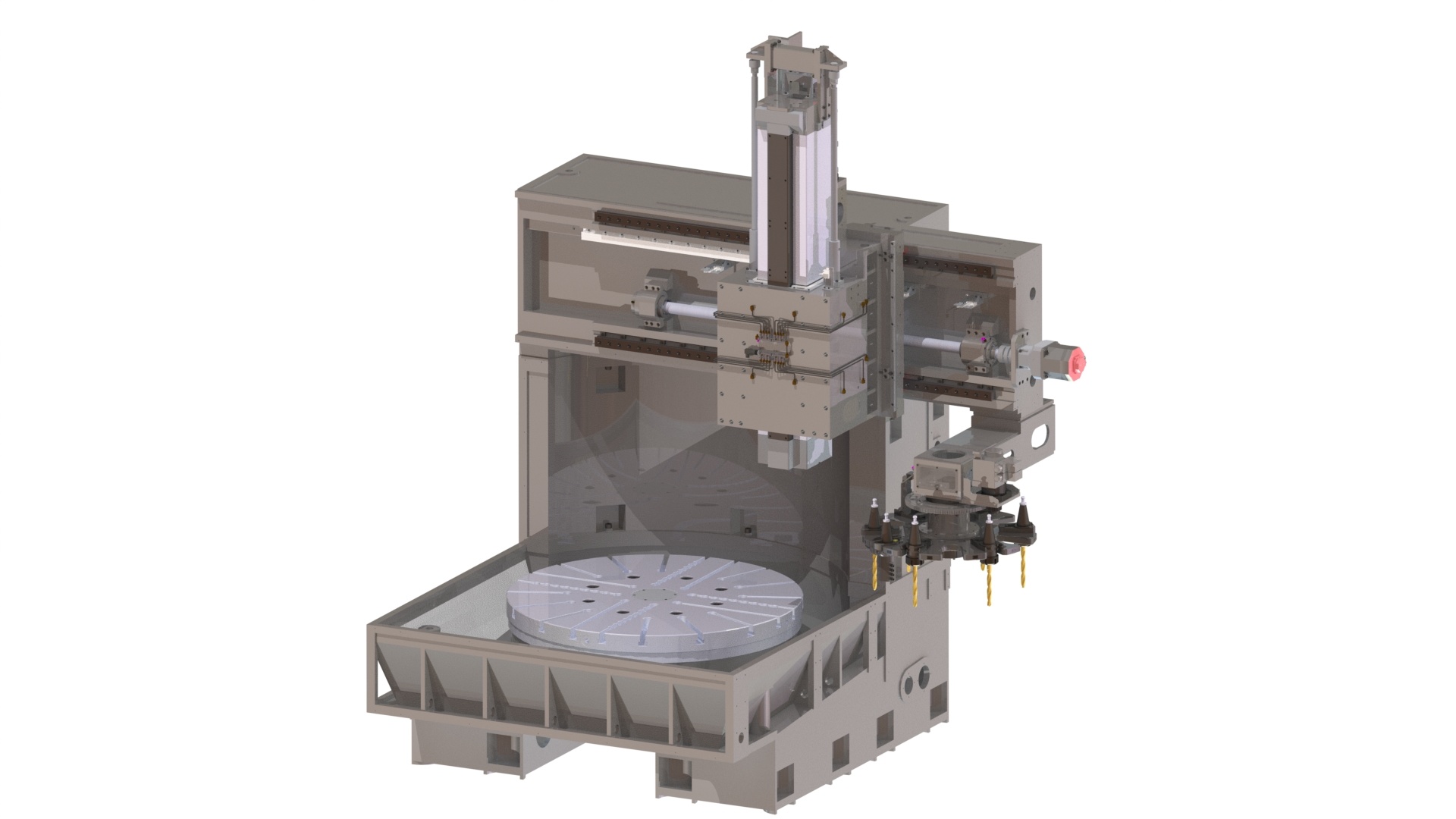

2、此机床为单刀架、单刀库横梁固定式结构,由底座、工作台、横梁、立柱、车铣刀架、车铣刀库、防护间、排屑机等组成。
3、立柱和横梁固定安装于底座平面上,接触面大,结构稳定,整体刚性高。
4、工作台的回转运动是作用在组合轴承上,齿轮齿圈均为淬火磨制处理,保证了回转精度和低噪音。
5、方滑枕截面尺寸300×300mm,导轨面淬火磨制处理,配合面贴导轨带刮研处理,精度和刚性高,寿命长。

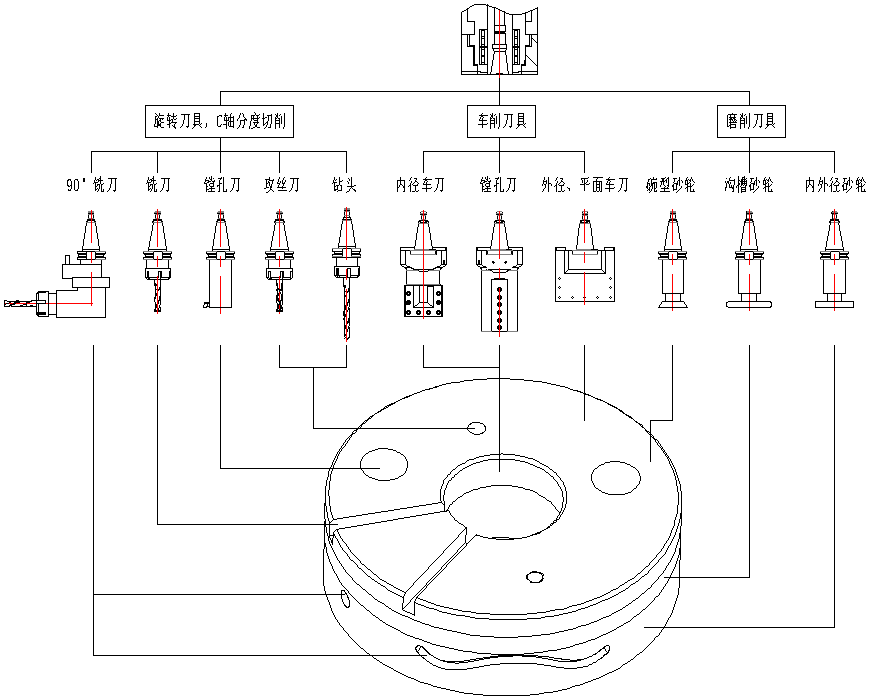

6、配有12工位车铣复合刀库,可以自动换刀,提高批量零部件的加工效率。
7、配有工件水冷却系统和排屑机,可以实现自动排屑,方便清理,提高效率。
|
双齿轮消隙箱和磨制淬火齿圈配合,消除传动中产生的间隙,实现工作台的精密分度。车加工与铣钻加工动力分离,有效降低能耗。 |
车铣复合双齿轮消隙箱 |
- 技术参数
|
X轴:刀架水平移动。Z轴:刀架垂直移动。C轴:工作台分度回转。
序号 |
项目 |
参数 |
|||
1 |
加工范围 |
最大回转直径(mm) |
2800 |
||
最大切削直径(mm) |
2500 |
||||
工作台直径(mm) |
2500 |
||||
最大工件高度(mm) |
1000 |
||||
滑枕端面到工作台面距离(mm) |
10~1210 |
||||
最大工件重量(t) |
8 |
||||
2 |
速度 |
工作台转速(rpm) |
车、磨 |
1~100(两挡) |
|
铣、钻 |
0.1~2 |
||||
刀架电主轴最高转速(rpm) |
6000 |
||||
X、Z轴快速移动速度(m/min) |
6 |
||||
3 |

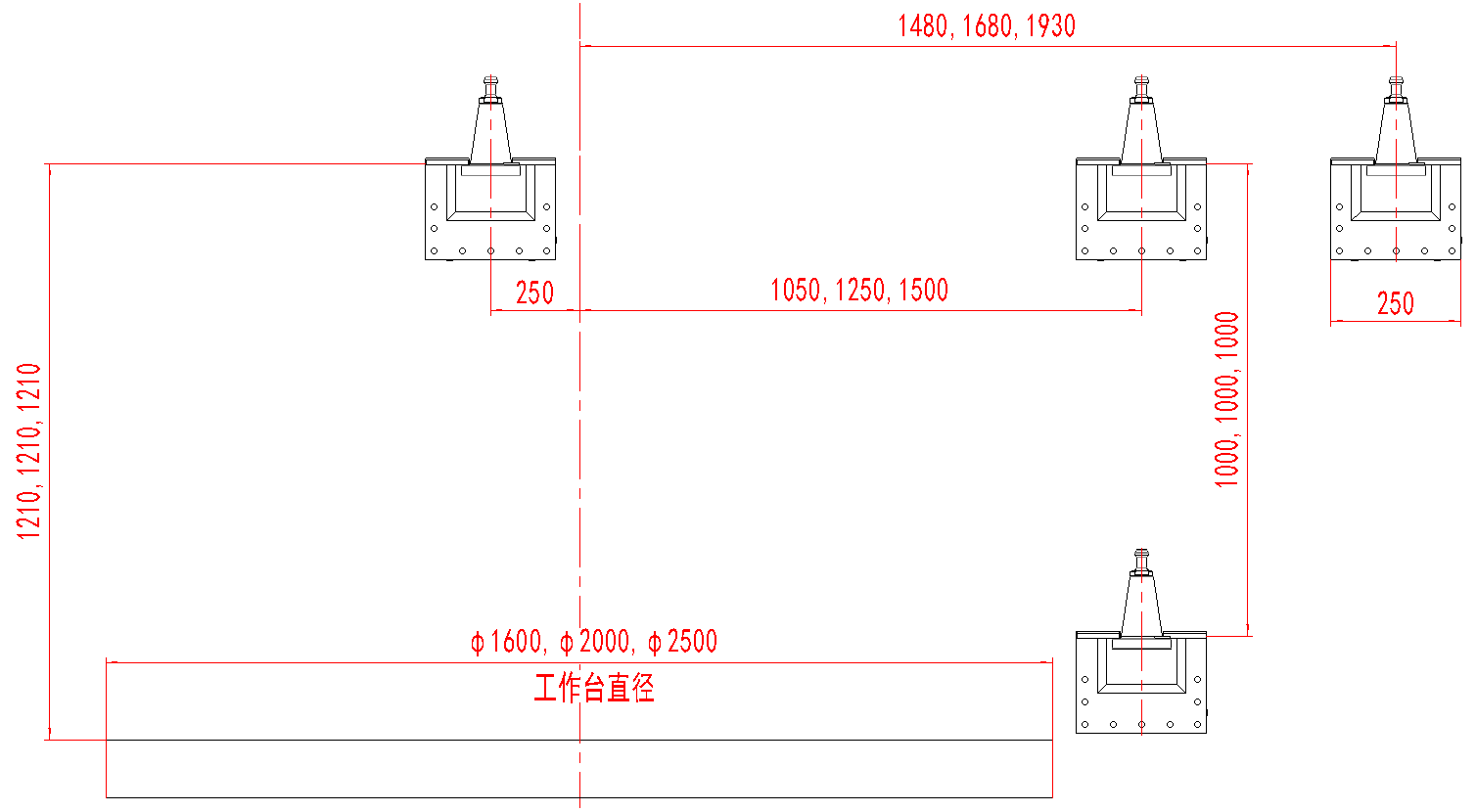

行程 |
X轴最大行程(mm) |
-250~+1930 |
||
Z轴最大行程(mm) |
1000 |
||||
4 |
电机功率/扭矩 |
C轴驱动(Kw) |
37 |
||
C轴分度(N.m) |
30 |
||||
X轴进给(N.m) |
30 |
||||
Z轴进给(N.m) |
30 |
||||
刀架电主轴(Kw) |
26 |
||||
5 |
导轨形式 |
横梁(X轴) |
重载滚柱直线导轨(规格55) |
||
滑枕(Z轴) |
淬火磨制硬轨 |
||||
工作台(C轴) |
大规格推力轴承 |
||||
6 |
传动方式 |
工作台驱动 |
主电机-BF变速箱-皮带组-双齿轮消隙箱-精密磨制齿轮齿圈 |
||
工作台分度 |
伺服电机-蜗轮蜗杆-双齿轮消隙箱-精密磨制齿轮齿圈 |
||||
X轴进给 |
伺服电机-行星减速机-滚珠丝杠 |
||||
Z轴进给 |
|||||
7 |
精度控制 |
X、Z轴 |
光栅尺闭环控制 |
||
C轴 |
编码器反馈 |
||||
8 |
工作台 |
工作台最大输出扭矩(N.m) |
40800(短时) 35300(连续) |
||
工作台主轴定心方式 |
锥面主轴-锥孔轴承 |
||||
9 |
立刀架 |
滑枕截面(mm) |
300×300 |
||
滑枕结构 |
方形滑枕八导轨 |
||||
10 |
刀库 |
刀库工位 |
6(车刀)+6(铣刀或砂轮) |
||
刀夹接口 |
BT50 |
||||
刀夹 |
BT50-F250×200-37 |
||||
11 |
排屑及冷却 |
功能形式 |
链板式排屑机和工件冷却水循环系统 |
||
12 |
液压油路 |
刀架平衡 |
刀架液压平衡缸 |
||
油冷机 |
工作台轴承和变速箱润滑冷却 |
||||
自动润滑 |
X、Z轴导轨和丝杠润滑 |
||||
13 |
气路 |
作用位置 |
刀架锥孔换刀吹气、气枪 |
||
14 |
电气控制 |
数控系统 |
FANUC 0i-TF plus |
||
FANUC伺服控制部分 |
①X轴 ②Z轴 ③C轴 |
||||
其它辅助控制 |
①排屑机 ②水冷却 ③液压油路部分 ④气路部分 ⑤各行程开关和安全互锁 |
||||
电气柜 |
配有电气柜空调,电气柜内元器件均选用施耐德、西门子等知名品牌。 |
||||
15 |
防护 |
防护间 |
半封闭式防护间 |
||
横梁导轨防护 |
钢板防护罩 |
||||
滑枕防护 |
刮油板 |
||||
16 |
机床颜色 |
刀架、大门、刀库门 |
黑色 |
||
其它钣金防护 |
灰白色RAL7035 |
||||
机体 |
黑色 |
||||
17 |
电源气源要求 |
三相四线制 |
电压 |
380V±10% |
|
频率 |
50Hz±2% |
||||
总容量 |
约82kVA |
||||
压缩空气 |
4-6bar;300L/min |
||||
18 |
工作环境 |
温度 |
0~45℃ |
||
相对湿度 |
≦70% |
||||
- 验收标准及程序
1、验收标准
1.1 |
精度标准 |
按照GB/T23582.1-2009精度标准进行精度验收(定横梁) |
|
1.2 |
主要精度要求 |
工作台端面最大跳动(mm) |
0.025/2500 |
工作台径向最大跳动(mm) |
0.025/2500 |
||
垂直刀架水平移动对工作台的平行度(mm) |
0.02/1000 |
||
垂直刀架滑枕移动对工作台回转轴线的平行度(mm)
|
|
||
垂直刀架水平移动(X轴)的定位精度(mm) |
0.015/1000 |
||
垂直刀架水平移动(X轴)的重复定位精度(mm) |
0.009/1000 |
||
垂直刀架滑枕移动(Z轴)的定位精度(mm) |
0.015/1000 |
||
垂直刀架滑枕移动(Z轴)的重复定位精度(mm) |
0.01/1000 |
||
工作台分度精度(″) |
±0.5 |
||
1.3 |
其它要求 |
其它验收标准按照技术协议 |
- 验收程序
2.1 预验收:需方安排人员在供方场地对机床进行验收,验收合格后,供方安排包装和发货。
2.2 终验收:机床在需方场地安装调试后,对机床的各动作行程、精度、外观等进行验收。
四、供货范围
1 |
机床本体 |
机床机械主体部分(单刀架、单刀库)、防护部分、电气液压部分、排屑冷却部分等。 |
2 |
标准附件 |
垫铁、地脚螺栓、两个刀夹等。 |
3 |
随机文件 |
包括机械、电气、液压的整机说明书 |
4 |
服务 |
①安装调试服务。 ②一年质保期内的售后服务。 ③质保期后的有偿技术支持服务。 |
五、机床主要外购件明细
序号 |
名称 |
品牌 |
型号 |
产地 |
1 |
两级变速箱 |
Baruffaldi |
CE16 |
意大利 |
2 |
电主轴 |
数格 |
HFS-200g |
台湾 |
3 |
工作台定心轴承 |
NSK |
NN3056K |
日本 |
4 |
丝杠轴承 |
NSK |
50TAC100BSUC10PN7B |
日本 |
5 |
滚珠丝杠 |
南京工艺 |
6310 |
国产 |
6 |
直线导轨 |
上银 |
55滚柱 |
台湾 |
7 |
电动润滑给油泵 |
TSWUKWAN |
TK1006E |
台湾 |
8 |
油液过滤器 |
TSWUKWAN |
TK310B |
台湾 |
9 |
流量计 |
NEW LIOW |
SF100SD1RCBT |
台湾 |
10 |
气源三联件 |
SMC |
AC30-03DG-B |
日本 |
11 |
气源压力检测 |
SMC |
3C-IS3000-02 |
日本 |
12 |
限位行程开关 |
山武azbil |
SL1-A/SL1-D |
日本 |
13 |
气源干燥器 |
FSG |
G-05 |
韩国 |
14 |
油冷机 |
雷博 |
LO-35P |
国产 |
15 |
电气柜空调 |
雷博 |
LA-15B-H |
国产 |
16 |
松刀油缸 |
台大 |
HSC115 |
台湾 |
17 |
增压油缸 |
台大 |
DB12U16C110V2DC24V |
台湾 |
18 |
联轴器 |
DRW |
100C32/40 |
韩国 |
19 |
刀库马达 |
NOP |
240-2PL |
日本 |
20 |
耐磨导轨带 |
Trelleborg |
|
|
